Чиплетная интеграция в производстве радиоэлектронной аппаратуры

1. Введение

Замедление темпов масштабирования КМОП-технологии и быстрый рост стоимости проектирования по передовым технологическим нормам привели к пересмотру традиционной парадигмы «одна система — один кристалл». Изготовление крупного монолитного кристалла по норме 5–7 нм сопровождается снижением выхода годных и удорожанием каждого квадратного миллиметра площади, при этом значительная часть блоков системы (аналоговые узлы, схемы ввода-вывода, силовые каскады) практически не выигрывает от перехода на более тонкую норму.

Ответом отрасли стала чиплетная, или гетерогенная, интеграция: система разбивается на несколько специализированных кристаллов, каждый из которых изготавливается по оптимальной для него технологии, после чего кристаллы объединяются в одном корпусе. Подход отработан в серийных процессорах ведущих производителей [2, 3, 8] и закреплён отраслевыми стандартами межкристалльных интерфейсов [1, 7].

Для производителей радиоэлектронной аппаратуры (РЭА), не располагающих собственным полупроводниковым производством, чиплетная интеграция открывает возможность заказывать сборку специализированных модулей у контрактных предприятий сборки и тестирования — OSAT (Outsourced Semiconductor Assembly and Test). Цель настоящей статьи — систематизировать технологические основы чиплетной интеграции и оценить преимущества и ограничения заказа интегрированных чиплетных модулей по сравнению с применением набора независимых микросхем на печатной плате.

2. Основные понятия и определения

Соотношение монолитного и чиплетного подходов иллюстрирует рис. 1. В монолитной системе на кристалле (СнК) все функциональные блоки размещены на одном кристалле и изготовлены по единой норме. При чиплетной компоновке те же блоки реализованы отдельными кристаллами, размещёнными на общей подложке или интерпозере; каждый кристалл может изготавливаться по собственной технологии и поставляться независимым разработчиком.

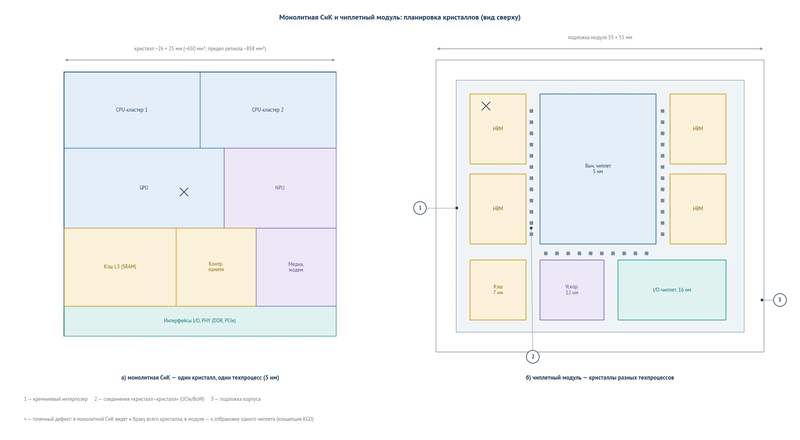

Рис. 1. Планировка кристаллов: монолитная СнК и чиплетный модуль

3. Технологические основы чиплетной интеграции

3.1. Уровни интеграции

По способу размещения и соединения кристаллов в корпусе принято выделять три уровня интеграции (рис. 2).

– 2D-интеграция: кристаллы монтируются рядом непосредственно на подложку корпуса методом перевёрнутого кристалла (flip-chip). Связи между кристаллами проходят по слоям органической подложки; это наиболее дешёвый вариант с умеренной плотностью соединений.

– 2.5D-интеграция: между подложкой и кристаллами вводится кремниевый интерпозер — пластина со сквозными переходными отверстиями (TSV, Through-Silicon Via) и тонкими металлическими слоями. Кристаллы соединяются с интерпозером микровыводами с шагом в десятки микрометров, что обеспечивает высокую плотность связей; типичный пример — процессор с памятью HBM на общем интерпозере [3].

– 3D-интеграция: кристаллы устанавливаются друг на друга; сигналы проходят через TSV нижнего кристалла. Достигаются максимальная плотность соединений и компактность, однако усложняются отвод тепла и тестирование.

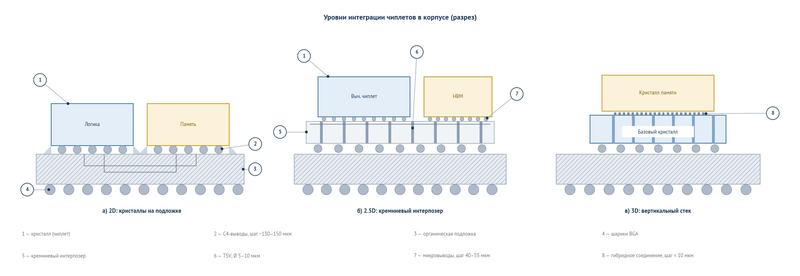

Рис. 2. Варианты интеграции чиплетов в корпусе (поперечный разрез)

3.2. Межкристалльные интерфейсы

Разделение системы на кристаллы предъявляет жёсткие требования к связям «кристалл–кристалл»: их пропускная способность и энергоэффективность должны приближаться к показателям внутрикристалльных шин. Для унификации таких связей отрасль выработала открытые стандарты. Спецификация UCIe (Universal Chiplet Interconnect Express), выпущенная одноимённым консорциумом, определяет физический и протокольный уровни интерфейса, допуская работу как по органической подложке, так и по интерпозеру [1]. Открытый интерфейс BoW (Bunch of Wires), развиваемый в рамках проекта ODSA, ориентирован на простые и дешёвые реализации по органическим подложкам [7]. Наличие стандартов позволяет объединять в модуле кристаллы разных поставщиков без разработки заказных интерфейсов.

Типовая структура чиплетного модуля показана на рис. 3: вычислительные чиплеты соединены между собой и с чиплетом ввода-вывода стандартными межкристалльными интерфейсами, стеки памяти HBM размещены в непосредственной близости от вычислительных кристаллов.

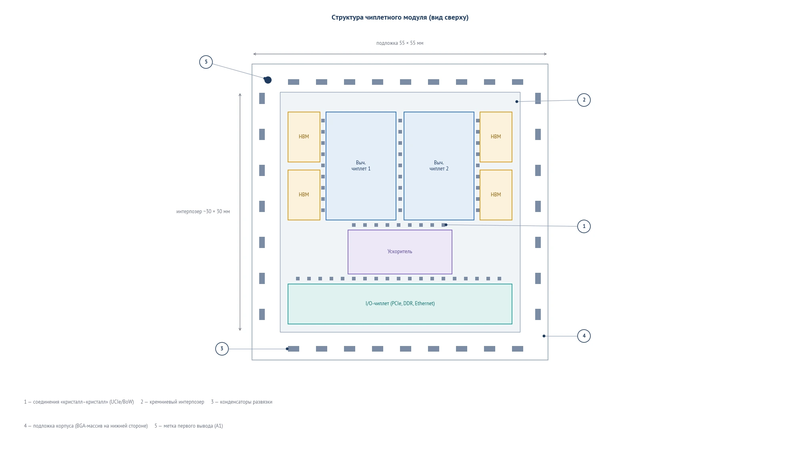

Рис. 3. Структура чиплетного модуля (вид сверху)

4. Производственная кооперация и роль OSAT

Производителям РЭА зачастую экономически нецелесообразно (или невозможно) самостоятельно разрабатывать и выпускать полупроводниковые кристаллы. Чиплетная модель разделяет цепочку создания изделия между специализированными участниками (рис. 4): разработчики чиплетов передают топологии кристаллов на кремниевую фабрику; изготовленные пластины проходят тестирование, из них отбираются годные кристаллы (KGD); OSAT-подрядчик по техническому заданию заказчика выполняет сборку кристаллов в корпус и финальное тестирование модуля; готовый модуль поставляется производителю РЭА для монтажа на плату изделия.

Существенно, что в одном корпусе могут совмещаться кристаллы от разных поставщиков и по разным технологическим нормам, а итоговый модуль изготавливается по спецификации конкретного заказчика — фактически производитель РЭА получает «собственную» заказную микросхему без затрат на полный цикл полупроводникового проектирования.

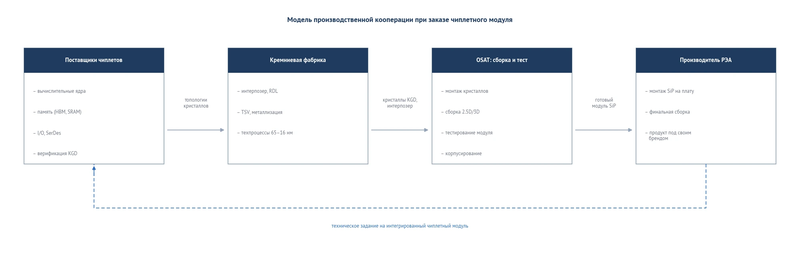

Рис. 4. Модель кооперации при заказе чиплетного модуля

5. Сравнительный анализ подходов к построению электронного узла

Сопоставим три подхода к построению функционального узла аппаратуры: монолитную СнК, набор независимых микросхем на печатной плате и заказной чиплетный модуль (таблица 2).

С точки зрения производителя РЭА наиболее показательно сравнение чиплетного модуля с набором независимых микросхем (рис. 5). Замена десятка корпусов одним модулем упрощает печатную плату: сокращаются число слоёв, объём трассировки и количество переходных отверстий, высвобождается площадь под другие подсистемы либо уменьшаются габариты изделия.

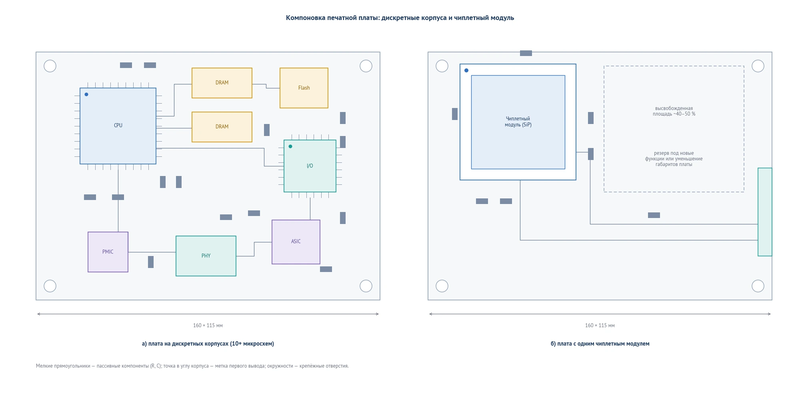

Рис. 5. Печатная плата: набор микросхем и чиплетный модуль

6. Преимущества чиплетного модуля для производителя РЭА

6.1. Сокращение совокупных затрат

– Упрощение печатной платы. Один корпус с несколькими кристаллами вместо множества отдельных микросхем снижает сложность платы (меньше слоёв, трассировки и переходных отверстий), что уменьшает стоимость материалов и сборки.

– Снижение логистических издержек. Вместо закупки, входного контроля и хранения нескольких номенклатурных позиций производитель получает один законченный модуль, что упрощает управление запасами и поставщиками.

– Оптимальный подбор кристаллов. Для каждой функции выбирается лучший по соотношению характеристик и цены кристалл, в том числе от разных поставщиков; исключается оплата избыточной функциональности «универсальных» микросхем.

6.2. Ускорение вывода продукта на рынок

– Меньший объём интеграционных работ. Совместимость интерфейсов, питание и целостность сигналов внутри модуля гарантированы его изготовителем, что сокращает объём доводки и тестирования на уровне платы.

– Параллельное проектирование. Пока OSAT-подрядчик выполняет сборку и тестирование модуля, разработчик аппаратуры готовит программное обеспечение и конструктив под согласованный набор функциональных блоков.

– Меньше итераций платы. Вопросы согласования высокоскоростных шин решаются внутри корпуса, поэтому сокращается число ревизий печатной платы — каждая из которых требует затрат времени и средств.

6.3. Компактность и надёжность

– Уменьшение габаритов. Сборка ключевых узлов в одном корпусе высвобождает место на плате, что особенно важно для носимых, медицинских и встраиваемых устройств.

– Сокращение числа паяных соединений. Каждое соединение между отдельными корпусами на плате — потенциальный источник отказа; их замена внутренними связями модуля повышает надёжность изделия.

– Улучшение электрических характеристик. Внутренние связи между кристаллами короче и лучше экранированы, чем трассы платы, что снижает потери, помехи и энергопотребление интерфейсов.

6.4. Продуктовая дифференциация

– Изделие под собственным брендом. Заказчик получает модуль, выполненный по его спецификации, — по существу собственную микросхему без полного цикла полупроводниковой разработки.

– Уникальная конфигурация под нишу. Состав модуля подбирается под требования конкретных применений: телекоммуникации, автомобильная электроника, специальная техника и др.

Сводная характеристика групп преимуществ приведена в таблице 3 и на рис. 6.

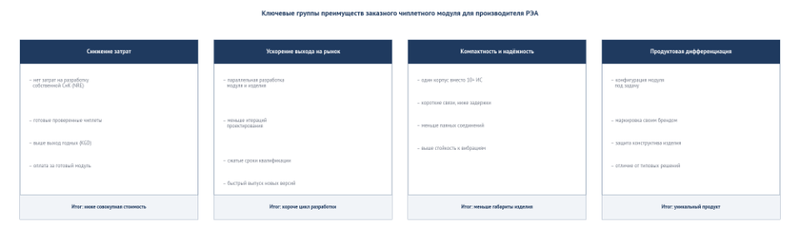

Рис. 6. Ключевые группы преимуществ чиплетного модуля

7. Ограничения и риски чиплетного подхода

Объективная оценка требует учёта и ограничений технологии. Во-первых, плотная компоновка кристаллов усложняет тепловой режим: суммарная рассеиваемая мощность концентрируется на малой площади, а при 3D-интеграции нижние кристаллы дополнительно нагреваются верхними. Во-вторых, усложняется тестирование: помимо отбора KGD, требуется контроль собранного модуля, а локализация отказа внутри корпуса значительно труднее, чем на плате.

В-третьих, применение кремниевого интерпозера и микросборки заметно повышает стоимость корпусирования; при малых сериях единовременные затраты на подготовку производства модуля (NRE) могут не окупиться, и набор готовых микросхем останется рациональным выбором. Наконец, заказчик попадает в зависимость от экосистемы: доступности совместимых чиплетов, стабильности поставщиков и зрелости стандартов межкристалльных интерфейсов [6, 8]. Решение о переходе на чиплетный модуль должно приниматься по результатам технико-экономического расчёта для конкретного изделия и планируемых объёмов выпуска.

8. Заключение

Чиплетная интеграция переносит значительную часть системной сложности с печатной платы внутрь корпуса микросхемы. Для производителя радиоэлектронной аппаратуры заказ интегрированного чиплетного модуля у OSAT-подрядчика означает сокращение совокупных затрат и сроков вывода изделия на рынок, уменьшение габаритов и повышение надёжности, а также возможность выпускать продукт с уникальной конфигурацией под собственным брендом. Вместе с тем подход сопряжён с усложнением теплового проектирования и тестирования и экономически оправдан не при любых объёмах выпуска. По мере развития стандартов UCIe и BoW и расширения рынка готовых чиплетов порог входа в заказную гетерогенную интеграцию продолжит снижаться, делая её доступной всё более широкому кругу производителей аппаратуры.
